一、产品概述

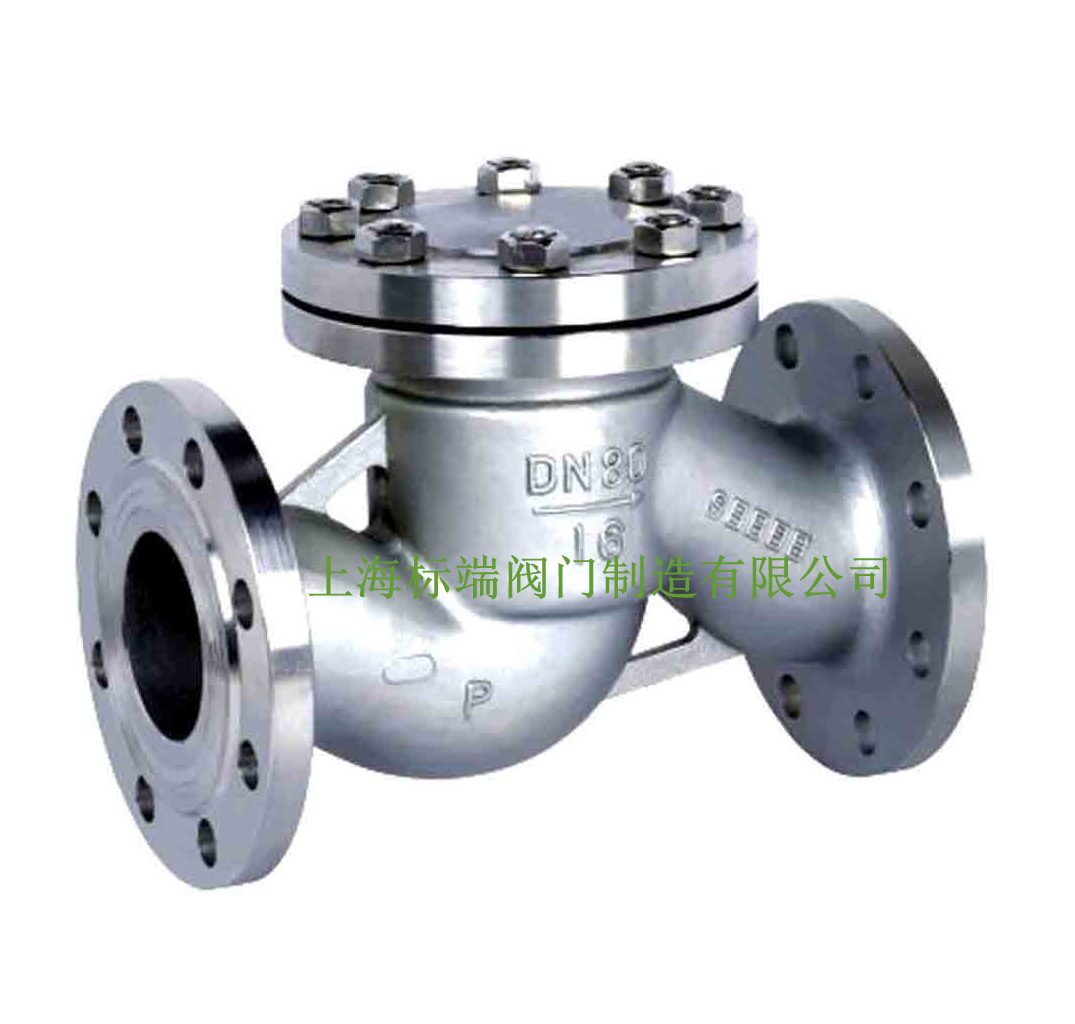

H41H-16C~100C H41Y-16C~100C H41W-16P~100P
升降式止回阀是生产过程调节系统中的重要环节之一,是控制管道内介质单向流向的升降式止回阀,阻止介质倒流
二、产品特点
1、H41H H41Y H41W升降式止回阀具有结构简单,动作可靠,维修方便等优点,广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
2、H41H H41Y H41W升降式止回阀当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。
三、性能参数
型号 | H41H-16C~100 | H41Y-16C~100 | H41W-16P~100 | |
工作压力(MPa) | 1.6~10.0 | |||
适用温度(℃) | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳钢 | 铬镍钛不锈钢 | |
密封面 | 堆焊铬不锈钢 | 堆焊硬质合金 | 铬镍钛不锈钢 | |
垫片 | 钢带石墨参缠绕 | 聚四氟乙烯 |
四、主要性能规范
试验压力 |
公称压力( MPa ) | ||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 | |
壳体试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
阀体材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
五、执行标准
设计制造: GB12235
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999

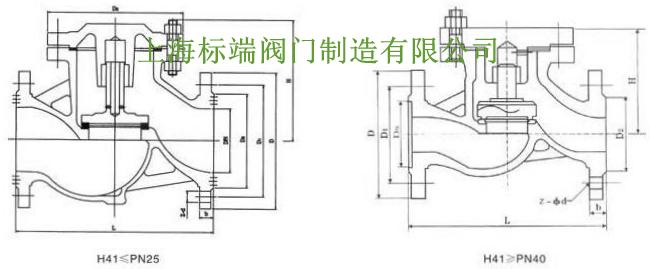

六、主要连接尺寸参数表
公称通径 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa | |||
L |
H |
L |
H |
L |
H | |
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
