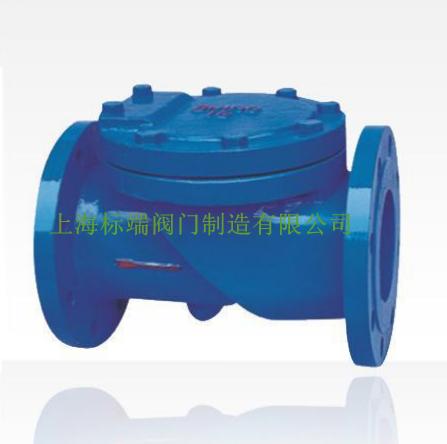

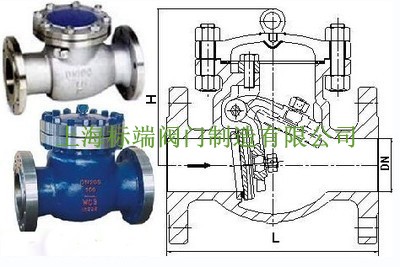

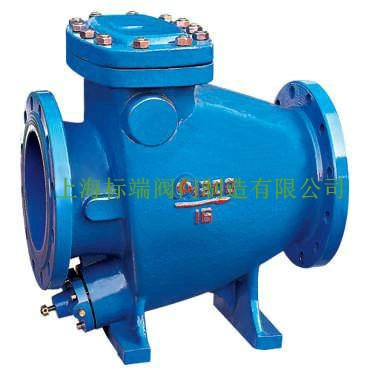

H44W H44H旋启式止回阀相关图片
一、产品概述
H44W H44H旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上H44W H44H旋启式止回阀适用于工作温度-29~+550°压力PN1.6~16.0MPa的石油、化工、化肥、制药、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等
二、性能参数
产品型号:H44H-16C~250C H44W-16P~250C
产品口径:15-300mm
产品压力:1.6-2.5Mpa
产品材质:碳钢 不锈钢
型号 | H44H-16C~250C | H44W-16P~250P | |
工作压力(MPa) | 1.6~25 | ||
适用温度(℃) | ≤425 | ≤150 | |
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
材料 | 阀体、阀盖、阀瓣 | 碳素钢 | 铬镍钛不锈钢 |
密封面 | 碳钢堆焊铁基合金 | 本体密封 |
三、压力参数
H44W H44H旋启式止回阀阀门试验压力及阀门在各级温度下的最大工作压力。
公称压力 PN (MPa) |
强度实验压力 1.5P (MPa) |
密封实验压力 |
介质工作温度(℃) | |||||||
水 1.1P (MPa) |
气 (MPa) |
至200 |
250 |
300 |
350 |
400 |
425 |
450 | ||
最大允许工作压力(MPa)
| ||||||||||
1.6 |
2.40 |
1.76 |
0.6
|
1.6 |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
0.7 |
2.5 |
3.75 |
2.75 |
2.5 |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
1.1 | |
4.0 |
6.00 |
4.40 |
4.0 |
3.9 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 | |
6.4 |
9.60 |
7.04 |
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 | |
10.0 |
15.00 |
11.00 |
10.0 |
9.2 |
8.2 |
7.3 |
6.4 |
5.8 |
4.5 | |
16.0 |
24.00 |
17.00 |
16.0 |
14.7 |
13.1 |
11.7 |
10.2 |
9.3 |
7.2 |
四、尺寸参数表
规格DN(mm) |
L |
D |
D1 |
D2 |
b |
Z-d |
D3 |
H |
重量(kg) |
40 |
220 |
145 |
110 |
85 |
20 |
4-18 |
145 |
103 |
15.2 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
185 |
160 |
21.3 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
215 |
175 |
28.1 |
80 |
310 |
195 |
160 |
135 |
24 |
8-18 |
235 |
185 |
37.6 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
270 |
220 |
56.7 |
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
340 |
248 |
91 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
375 |
270 |
129 |
200 |
550 |
360 |
310 |
278 |
34 |
12-25 |
515 |
415 |
290 |
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
515 |
415 |
290 |
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
320 | ||
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
420 |
