  • 所属系列:电动截止阀
  • 名    称:电动截止阀
  • 型    号:J941W J941H
  • 检索关键字:J941W电动截止阀

上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。

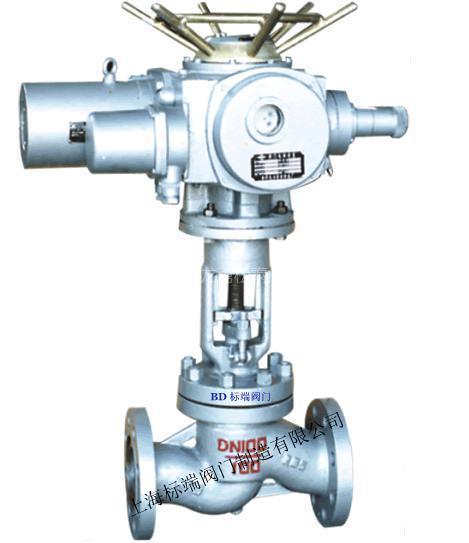

电动截止阀J941W J941H相关图片

一、产品概述:
电动截止阀J941W J941H 的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
二、结构特点与用途:

电动截止阀J941W J941H
1.可以安装在管道的任何位置上,介质从下往上流。
2.不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性、足够的强度。
3.合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点.

三、压力试验参数表

电动截止阀J941W J941H

公称压力
Pressure Class
试验压力Testpressure
壳体 Shell
密封(水)
Seat(water)
密封(气)
Seat(Air)
上密封 (水)
Back Seat (water)
1.6
2.4
1.8
0.6
1.8

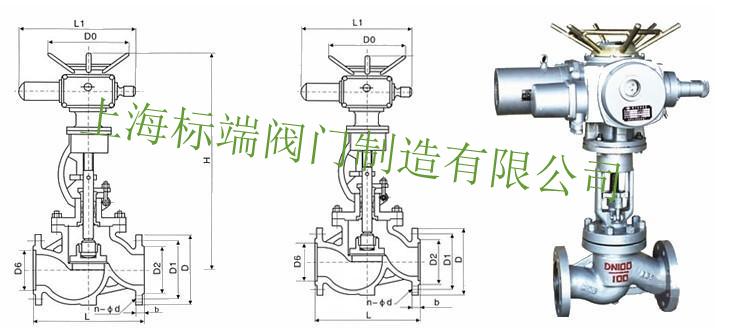

四、尺寸参数表

 电动截止阀J941W J941H



公称压力1.6MPa
DN
L
D
D1
D2
b
f
Z-d
H
Weight
50(DZW10I)
230
160
125
100
16
3
4-18
645
48
65(DZW10I)
290
180
145
120
18
3
4-18
690
60
80(DZW10)
310
195
160
135
20
3
8-18
715
65
100(DZW15)
350
215
180
155
20
3
8-18
770
71
125(DZW20)
400
245
210
185
22
3
8-18
780
119
150(DZW30)
480
280
240
210
24
3
8-23
810
231
200(DZW45)
600
335
295
265
26
3
12-23
967
320
250(DZW60)
650
405
355
320
30
3
12-25
1143
550
300(DZW90)
750
460
410
375
30
3
12-25
1292
785

压力试验参数表电动截止阀J941W J941H

公称压力
Pressure Class
试验压力Testpressure
壳体 Shell
密封(水)
Seat(water)
密封(气)
Seat(Air)
上密封 (水)
Back Seat (water)
2.5
3.8
2.8
0.6
2.8

尺寸参数表电动截止阀J941W J941H

公称压力2.5MPa
DN
L
D
D1
D2
b
f
Z-d
H
Weight
50(DZW10I)
230
160
125
100
20
3
4-18
645
50
65(DZW10I)
290
180
145
120
22
3
8-18
690
62
80(DZW15)
310
195
160
135
22
3
8-18
715
67
100(DZW20)
350
230
190
160
24
3
8-23
770
73
125(DZW30)
400
270
220
188
28
3
8-25
780
127
150(DZW45)
480
300
250
218
30
3
8-25
875
215
200(DZW60)
600
360
310
278
34
3
12-25
967
322
250(DZW90)
650
425
670
332
36
3
12-30
1153
585
300(DZW120)
750
485
430
390
40
4
16-30
1292
795

压力试验参数表电动截止阀J941W J941H

公称压力
Pressure Class
试验压力Testpressure
壳体 Shell
密封(水)
Seat(water)
密封(气)
Seat(Air)
上密封 (水)
Back Seat (water)
4.0
6.0
4.4
0.6
4.4

尺寸参数表电动截止阀J941W J941H

公称压力4.0MPa
DN
L
D
D1
D2
D6
b
f2
f
Z-d
H
Weight
50(DZW10I)
230
160
125
100
88
20
4
3
4-18
645
61
65(DZW10I)
290
180
145
120
110
22
4
3
8-18
690
75
80(DZW20I)
310
195
160
135
121
22
4
3
8-18
715
84
100(DZW30)
350
230
190
160
150
24
4.5
3
8-23
770
101
125(DZW45)
400
270
220
188
176
28
4.5
3
8-25
782
207
150(DZW60)
480
300
250
218
204
30
4.5
3
8-25
875
226
200(DZW90I)
600
375
320
282
260
38
4.5
3
12-30
1160
339

压力试验参数表电动截止阀J941W J941H

公称压力
Pressure Class
试验压力Testpressure
壳体 Shell
密封(水)
Seat(water)
密封(气)
Seat(Air)
上密封 (水)
Back Seat (water)
6.4
9.6
7.0
0.6
7.0

尺寸参数表电动截止阀J941W J941H

公称压力6.4MPa
DN
L
D
D1
D2
D6
b
f2
f
Z-d
H
Weight
50(DZW15)
300
175
135
105
88
26
4
3
4-23
710
64
65(DZW20)
340
200
160
130
110
28
4
3
8-23
734
77
80(DZW30)
380
210
170
140
121
30
4
3
8-23
785
86
100(DZW60)
430
250
200
168
150
32
4.5
3
8-25
837
171
125(DZW90)
500
295
240
202
176
36
4.5
3
8-30
1031
243
150(DZW90)
550
340
280
240
204
38
4.5
3
8-34
1066
296
200(DZW120)
650
405
345
300
260
44
4.5
3
12-34
1213
420

压力试验参数表电动截止阀J941W J941H

公称压力
Pressure Class
试验压力Testpressure
壳体 Shell
密封(水)
Seat(water)
密封(气)
Seat(Air)
上密封 (水)
Back Seat (water)
10.0
15.0
11.0
0.6
11.0

尺寸参数表电动截止阀J941W J941H

公称压力10.0MPa
DN
L
D
D1
D2
D6
b
f2
f
Z-d
H
Weight
50(DZW20)
300
195
145
112
88
28
4
3
4-25
714
81
65(DZW30)
340
220
170
138
110
32
4
3
8-25
734
102
80(DZW60)
380
230
180
148
121
34
4
3
8-25
800
175
100(DZW90)
430
265
210
175
150
38
4
3
8-30
950
194
125(DZW90)
500
310
250
210
176
42
4.5
3
8-34
1142
285
150(DZW120)
550
350
290
250
204
46
4.5
3
12-34
1240
450
200(DZW180)
650
430
360
312
260
54
4.5
3
12-41
1425
850
