一、产品介绍及相关图片：

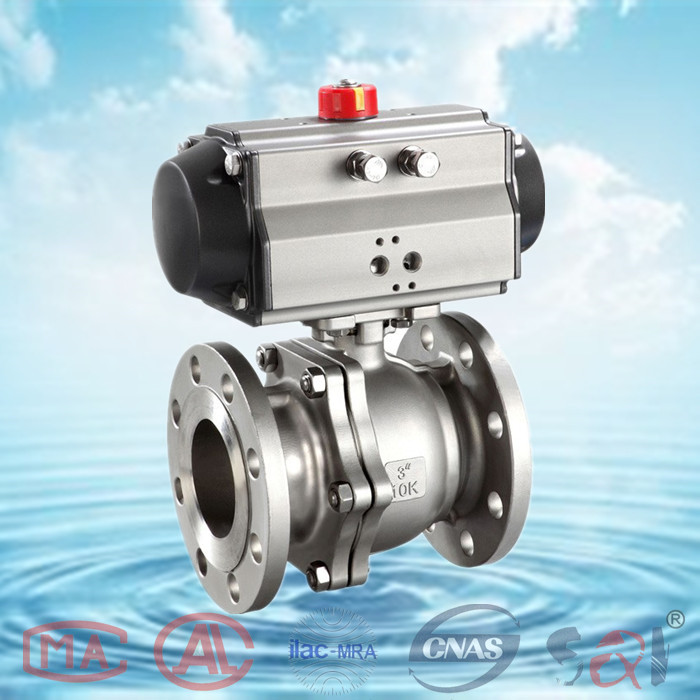

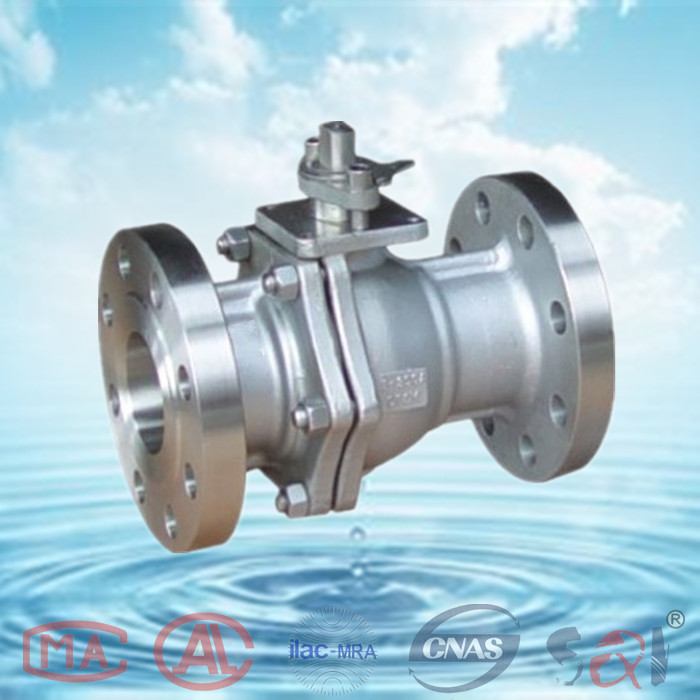

气动法兰球阀Q641F-10/16C/P采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大。
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
2、调节型附件：电气定位器、气动定位器、电气转换器
3、气源处理附件：空气过滤调压阀、气源处理三联件
4．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，阀板的旋转角度(0-90°角度)，具有较好的调节控制流量等参数
5、采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高
6、气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传
动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损
气动不锈钢法兰球阀Q641F在90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。
适用于 PN1.0～6.40MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、产品特点：
1、流体阻力小、气动球阀是所有阀门分类中流体阻力最小的一种，即使是缩径气动球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
三、主要技术参数：
|
公称通经DN（mm) |
DN15-DN200 | |||
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
不锈钢-29~300℃ | |||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 | |||
|
泄漏率 |
符合GB/T13927-92标准 | |||
|
驱动方式 |
蜗轮传动、电动、气动、液动 | |||
四、主要零件的材质：
|
零件名称 |
材料 |
|
阀体 |
SS304/1Cr18Ni19Ti |
|
球体 |
SS304/1Cr18Ni9Ti |
|
阀轴 |
2Cr13不锈钢、304 |
|
密封圈 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
|
填料 |
聚四氟乙烯PTFE对位聚苯PPL |
五、执行标准：
| GB/T12237-1989 | GB/T15185-1994 | JB/T53167-1999 |
| JC/T783-2004 | JB/T7745-1995 | JB/T8861-2004 |
六、外形尺寸：
电动法兰球阀Q641F/Y-16C/P
| DN | L | D | D1 | D2 | b | z×ød |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4×ø14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4×ø14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4×ø18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4×ø18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4×ø18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4×ø18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8×ø18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8×ø18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8×ø18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8×ø23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×ø23 |
电动法兰球阀Q641F/Y-25C/P
| DN | L | D | D1 | D2 | b | z×ød |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
| 32 | 165 | 135 | 100 | 78 | 18 | 4×ø18 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4×ø18 |
| 50 | 200 | 160 | 125 | 100 | 20 | 4×ø18 |
| 65 | 220 | 180 | 145 | 120 | 22 | 8×ø18 |
| 80 | 250 | 195 | 160 | 135 | 22 | 8×ø18 |
| 100 | 280 | 230 | 190 | 160 | 24 | 8×ø23 |
| 125 | 320 | 270 | 220 | 188 | 28 | 8×ø25 |
| 150 | 360 | 300 | 250 | 218 | 30 | 8×ø25 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×ø25 |
电动法兰球阀Q641F/Y-40C/P
| DN | L | D | D1 | D2 | b | z×ød |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 |
| 50 | 220 | 160 | 125 | 100 | 20 | 4×ø18 |
| 65 | 250 | 180 | 145 | 120 | 22 | 8×ø18 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×ø18 |
| 100 | 320 | 230 | 190 | 160 | 24 | 8×ø23 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×ø25 |
| 150 | 400 | 300 | 250 | 218 | 30 | 8×ø25 |
| 200 | 502 | 375 | 320 | 282 | 38 | 12×ø30 |
电动法兰球阀Q641F/Y-64C/P
| DN | L | D | D1 | D2 | b | z×ød |
|---|---|---|---|---|---|---|
| 15 | 140 | 105 | 75 | 55 | 18 | 4×ø14 |
| 20 | 152 | 125 | 90 | 68 | 20 | 4×ø18 |
| 25 | 180 | 135 | 100 | 78 | 22 | 4×ø18 |
| 32 | 200 | 150 | 110 | 82 | 24 | 4×ø23 |
| 40 | 220 | 165 | 125 | 95 | 24 | 4×ø23 |
| 50 | 250 | 175 | 135 | 105 | 26 | 4×ø23 |
| 65 | 280 | 200 | 160 | 130 | 28 | 8×ø23 |
| 80 | 320 | 210 | 170 | 140 | 30 | 8×ø23 |
| 100 | 360 | 250 | 200 | 168 | 32 | 8×ø25 |
| 125 | 381 | 295 | 240 | 202 | 36 | 8×ø34 |
| 150 | 403 | 340 | 280 | 240 | 38 | 12×ø34 |
