一、产品介绍及相关图片:

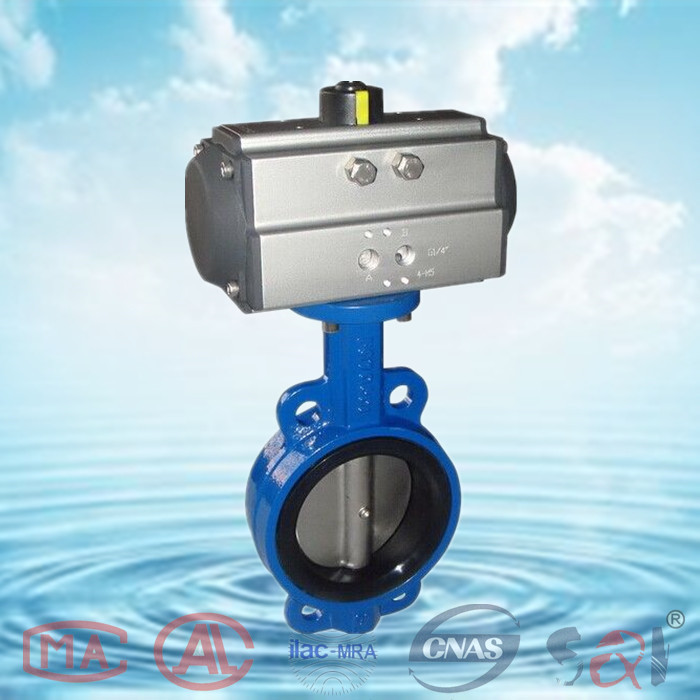

气动对夹式软密封蝶阀D671X-10/16采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大。
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
2、调节型附件:电气定位器、气动定位器、电气转换器
3、气源处理附件:空气过滤调压阀、气源处理三联件
4.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数
5、采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高
6、气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损
气动对夹式软密封蝶阀D671X-10/16在90°回转开关轻松,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。
二、产品特点:
1、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
2、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选
3、蝶板采用球墨,不锈钢板,强度高,过流面积大,流阻小。
4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
5、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
6、本阀结构独特,操作灵活,省力,方便。
三、主要技术参数:
公称通经DN(mm) |
50~2000 |
50~1600 | |
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用温度 |
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 |
符合GB/T13927-92标准 | ||
驱动方式 |
蜗轮传动、电动、气动、液动 |
四、主要零件的材质:
零件名称 |
材料 |
阀体 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
阀轴 |
2Cr13 |
密封圈 |
丁腈耐油橡胶 |
填料 |
柔性石墨 |
五、执行标准:
制造标准 |
GB/T 122387-89 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |
六、外形尺寸:
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa | |||
DO |
n-d |
DO |
n-d |
DO |
n-d | ||||||
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
