  • 所属系列:不锈钢三片式卡套球阀
  • 名    称:不锈钢三片式卡套球阀
  • 型    号:Q21F-64P
  • 检索关键字:球阀、不锈钢球阀、不锈钢三片式卡套球阀

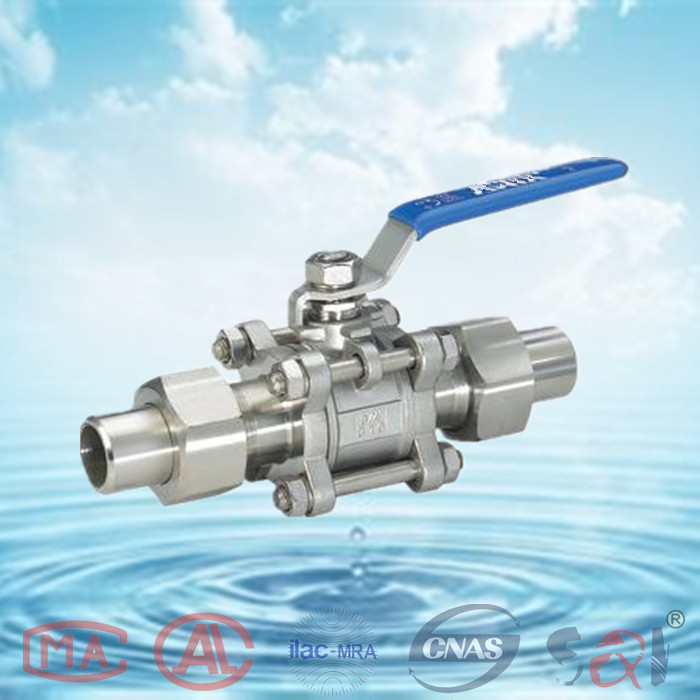

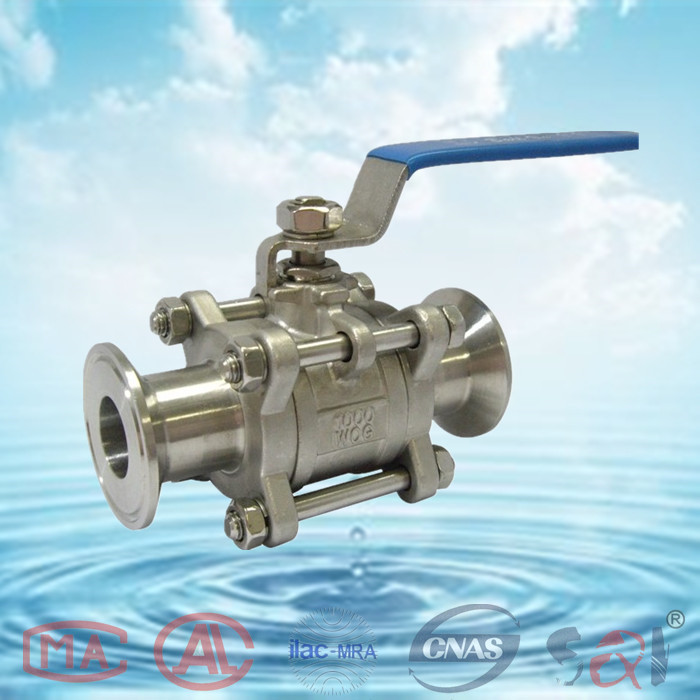

一、产品介绍及相关图片

不锈钢三片式卡套球阀Q21F适用于 PN1.0~6.4.MPa,工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、产品特点:

1、流体阻力小、气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

三、主要技术参数:

公称通经DN(mm)
DN15-DN100
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
不锈钢-29~300℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
四、主要零件的材质:
零件名称
材料
阀体
SS304/1Cr18Ni19Ti
球体
SS304/1Cr18Ni9Ti
阀轴
2Cr13不锈钢、304
密封圈
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
填料
聚四氟乙烯PTFE对位聚苯PPL
五、执行标准:
GB/T12237-1989 GB/T15185-1994 JB/T53167-1999
JC/T783-2004 JB/T7745-1995 JB/T8861-2004
六、外形尺寸:
公称通径 管螺纹 尺寸(mm) 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
