上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。
一、汽水分离器相关图片
二、结构特点及用途
1、为蒸汽设备提供高干度蒸汽,送往用汽设备,提高设备的热效率,降低管道内的冲击力。
2、并防止水击,而分离出来的凝结水,由分离器下部的疏水阀排除。
3、CF41汽水分离器也适用于从压缩空气中分离凝结水。
4、最高分离效率(干燥度可达到98 %)最低压降(约为千分之五);结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况,汽水分离器上部设计了排空气口。
5、CF41汽水分离器广泛适用于居民住宅、商务办公楼、宾馆、医院、洗浴中心的采暖和供热水系统以及电力、化工、橡胶、食品、造纸、制药等行业。
三、工作原理
CF41汽水分离器的工作原理是使蒸汽或压缩空气在流动中突然改变方向,将蒸汽或压缩空气中含有的水滴分离出来,减少蒸汽或压缩空气中的含水量.分离出的水滴集聚在分离器下面,通过另配的疏水阀排出。汽水分离器能保证用汽设备所用蒸汽或空中的干燥性,提高用汽设备的工作效率,延长设备的使用寿命。
四、主要零件材料
零件名称 材料 阀体、阀盖 CF41铸铁、CF11铸钢 过滤罩 不锈钢
五、外形尺寸结构图
CF41汽水分离器外形连接尺寸
产品 型号 |
公称通径(mm) |
连接方式 |
使用 压力(Mpa) |
最高允许温度(℃) TMP |
外型尺寸(mm) | |||
|
|
|
|
|
L |
H1 |
H2 |
D |
CF41 |
20~32 |
法兰 |
0.01~1.6 |
220 |
320 |
65 |
100 |
法兰 |
CF41 |
40~50 |
法兰 |
0.01~1.6 |
220 |
455 |
90 |
150 |
法兰 |
CF41 |
65 |
法兰 |
0.01~1.6 |
220 |
455 |
90 |
150 |
法兰 |
CF41 |
80~100 |
法兰 |
0.01~1.6 |
220 |
510 |
110 |
190 |
法兰 |
CF41 |
125 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
法兰 |
CF41 |
150 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
法兰 |

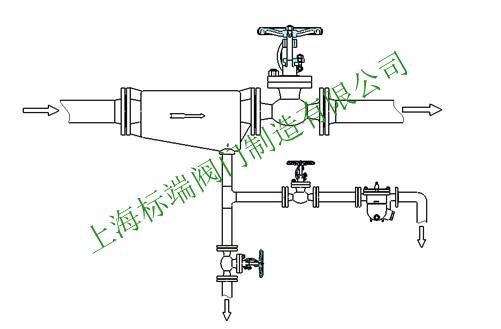

六、安装示意图
