全衬法兰蝶氟阀

销售电话：400-869-6269 021-54477822 021-51877897
图文传真：+86-021-54296897

所属系列：全衬氟法兰蝶阀
名称：全衬法兰蝶氟阀
型号：D341F46-16C
检索关键字：蝶阀、全衬氟蝶阀、全衬氟法兰蝶阀

一、产品介绍及相关：

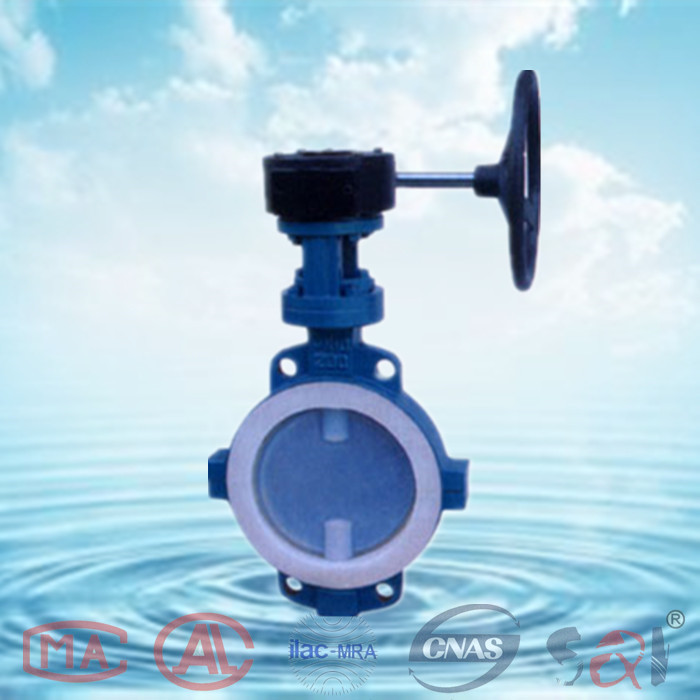

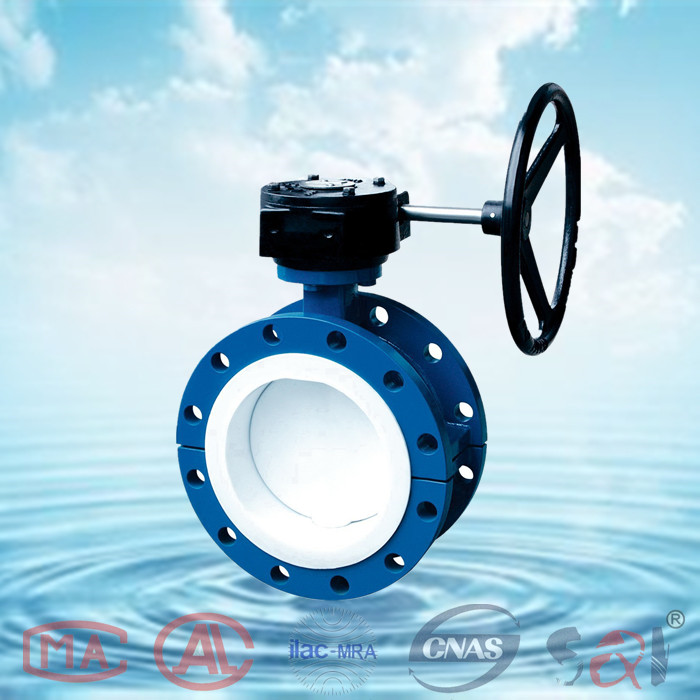

全衬氟法兰蝶阀D341F46-16C(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行。

二、产品特点：

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c.轴的径向采用O型圈与金属垫的组合；
d.阀座镶在有弹性条的阀体的槽内；
3.采用可调弹性弹子定位。定位准确，结构简单。

三、主要技术参数：

公称通经DN（mm)	40～1200
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	-10℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、主要零件的材质：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3 PFA
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3 PFA
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

五、执行标准：

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

六、外形尺寸：

公称通径		标准值								参考值
DN（mm）	NPS（inch）	L	D	D1	D2		f	b	Z-Φd	W	Do	H	WT(Kg)
DN（mm）	NPS（inch）	PN1.0MPa
40	1¹/2	106	145	110	85	3	18		4-Φ18	160		140	10
50	2	108	160	125	100	3	20		4-Φ18	200		160	12
65	1¹/2	112	180	145	120	3	20		4-Φ18	250		165	14
80	3	114	195	160	135	3	22		4-Φ18	250		170	16
100	4	127	215	180	155	3	22		8-Φ18	300		180	18
125	5	140	245	210	185	3	24		8-Φ18	300		275	20
150	6	140	280	240	210	3	24		8-Φ23		200	295	38
200	8	152	335	295	265	3	26		8-Φ23		200	320	74
250	10	250	390	350	320	3	28		12-Φ23		240	385	105
300	12	270	440	400	368	3	28		12-Φ23		240	390	142
350	14	290	500	460	428	4	30		16-Φ23		240	460	179
400	16	310	565	515	482	4	32		16-Φ25		280	510	220
450	18	330	615	565	532	4	32		20-Φ25		280	540	268
500	20	350	380	620	585	4	34		20-Φ25		320	570	378
600	24	390	780	725	685	4	36		20-Φ30		320	660	608
700	28	430	895	840	800	5	40		24-Φ30		360	710	1050
800	32	470	1010	950	905	5	44		24-Φ34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-Φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-Φ34		400	990	1900
PN1.6MPa
40	1¹/2	106	145	110	85		3	18	4-Φ18	200		140	10
50	2	108	160	125	100		3	20	4-Φ48	200		160	12
65	1¹/2	112	180	145	120		3	20	4-Φ18	250		165	13
80	3	114	195	160	135		3	22	8-Φ18	250		170	14
100	4	127	215	180	155		3	24	8-Φ18	300		180	16
125	5	140	245	210	185		3	26	8-Φ18	300		275	18
150	6	140	280	240	210		3	28	8-Φ23		200	295	42
200	8	152	335	295	265		3	30	12-Φ23		200	320	78
250	10	250	405	355	320		3	32	12-Φ25		240	385	120
300	12	270	460	410	375		4	34	12-Φ25		240	390	145
350	14	290	520	470	435		4	38	16-Φ25		240	460	202
400	16	310	580	525	485		4	40	16-Φ30		280	510	235
450	18	330	640	585	545		4	44	20-Φ30		280	540	368
500	20	350	705	650	608		4	46	20-Φ34		320	570	420
600	24	390	840	770	718		5	54	24-Φ41		320	660	750
700	28	430	910	840	788		5	54	24-Φ41		360	710	1028
800	32	470	1020	950	898		5	54	24-Φ41		380	780	1690
900	36	510	1120	1050	998		5	54	28-Φ41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-Φ48		500	990	2050
PN2.5MPa
40	1¹/2	106	145	85	3		18		4-Φ18	200		140	11<, /SPAN>
50	2	108	160	100	3		20		4-Φ18	200		160	13
65	1¹/2	112	180	120	3		22		8-Φ18	250		165	14
80	3	114	195	135	3		22		8-Φ18	250		170	16
100	4	127	230	160	3		24		8-Φ23	300		180	18
125	5	140	270	188	3		28		8-Φ25	300		275	20
150	6	140	300	218	3		30		8-Φ25		240	295	48
200	8	152	360	278	3		34		12-Φ25		240	320	88
250	10	250	425	332	3		36		12-Φ30		280	385	145
300	12	270	485	390	4		40		16-Φ30		280	390	157
350	14	290	550	448	4		44		16-Φ34		320	460	222
400	16	310	610	505	4		48		16-Φ34		320	510	353
450	18	330	660	555	4		50		20-Φ34		360	540	405
500	20	350	730	610	4		52		20-Φ41		360	570	448
600	24	390	840	718	5		56		20-Φ41		380	660	795

产品品质承诺

一、设计制造标准

我公司所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

二、产品质保体系

我公司已取得 CQC 公司的 ISO9001:2008 质量管理体系认证，具备完善的质保体系。

三、质量控制

对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件在进厂时都需经过严格复查，检验合格后方准入库；
对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；
产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；
我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。

产品供货承诺

我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件。在货物抵达工地后，将同时派出技术人员到现场免费对产品做技术指导、培训，指导安装、调试。
接到贵方反映产品质量问题后 2 小时做出答复，负责处理有关产品质量事宜，直到贵方满意为止。
工程运行后我公司将派出由总工程师带领的询访组收取有关产品质量等信息反馈，以求改进。
我公司分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门 12 小时有人服务，主要人员 24 小时开通手提电话提供服务。
产品出厂合格率 100%，在质保期内发现缺陷/潜在的缺陷，我公司负责免费维修或更换，并赔偿损失。免费提供技术咨询和服务。
所有产品将及时、准确地发往客户指定地点，随产品装箱的有产品使用说明书及合格证，如客户需要，我公司将派有关人员亲临现场指导安装、调试。

售后服务承诺

明确售后服务的优惠条件及保修的响应时间：在质保期间内在 24~36 小时（省外 48 小时）内到达现场维修。质保期满后，明确例行维保时间和各项维修承诺。
阀门类设备提供免费维修 1 年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。
设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。
我公司提供设备最低使用期限，在此期限内，发生非人为操作原因的重特大事故（不可抗力原因除外），买方有权追溯卖方的责任。
当某种设备停止或改姓生产时，我公司事先将停止或改型生产的计划通知买方，使买方有足够的时间采购所需备件；同时我公司免费提供该备件图纸及有关技术参数。
我公司提供的伴随服务
1. 安装调试中负责进行设备维修、操作及对操作维保人员的培训。免费提供上述服务。
2. 要求提供的备件：保证设备正常运行的标准配置附件及专用工具，均包含在全套设备的投标价中。
我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
