电动蝶阀D943W D943H相关图片
一、电动蝶阀D943W D943H概述

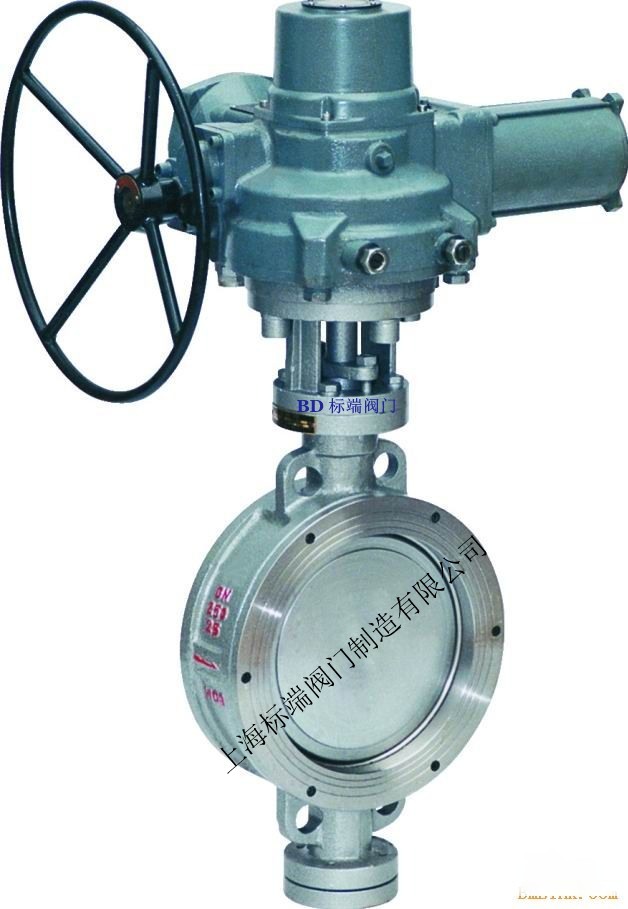

电动蝶阀D943W D943H不锈钢电动法兰蝶阀是标端阀门研发生产的新型蝶阀,采用三偏心结构,蝶板为软硬多层叠式金属片,具有金属硬密封和弹性密封的双重密封优点,密封可靠。广泛应用于介质温度≤425℃的冶金、电力、石油、化工、建筑等腐蚀性流体管道上,做调节流量和截断流体使用。
二、电动执行机构技术参数
电动蝶阀D943W D943H不锈钢电动法兰蝶阀
电源:AC110、220、380V/DC24
输出力矩:50N·M~2000N·M
任选功能:开关型、无源触点型、阀位信号反馈型、智能调节型
动作范围:0~90°±5°
动作时间:9秒/15秒/30秒/60秒
环境温度:-30°~80°
手动操作:附带手柄操作
限位:电气、机械二重限位
防护等级:IP-67(防爆外壳:ExdⅡ BT4)
输入信号输入信号:4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
三、阀体参数
电动蝶阀D943W D943H不锈钢电动法兰蝶阀
公称通径:DN50~1200mm
公称压力:PN1.6、2.5MPa、4.0Mpa
阀轴材质:碳素钢、304/316/316L不锈钢
阀体材质:碳素钢、合金钢、不锈钢
阀板材质:碳素钢、合金钢、不锈钢
阀座密封:不锈钢
结构形式:三偏心硬密封
适用温度:≤425℃
适用介质:水、气、油品及弱腐蚀性流体
特点:零泄漏、寿命长、耐高温高压
四、标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
五、零件材料与工况:
型号 |
D943H-16 |
D943W-16P |
D943W-16R | |
工作压力(MPa) |
1.6 | |||
适用温度(℃) |
≤425 |
≤200 | ||
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 | |
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
阀杆 |
2Cr13 |
304 |
316L | |
阀体密封面 |
堆焊 507 |
- |
- | |
蝶板密封面 |
304+柔性石墨 |
304+PTFE |
304+PTFE | |
填料 |
柔性石墨 |
PTFE |
PTFE |

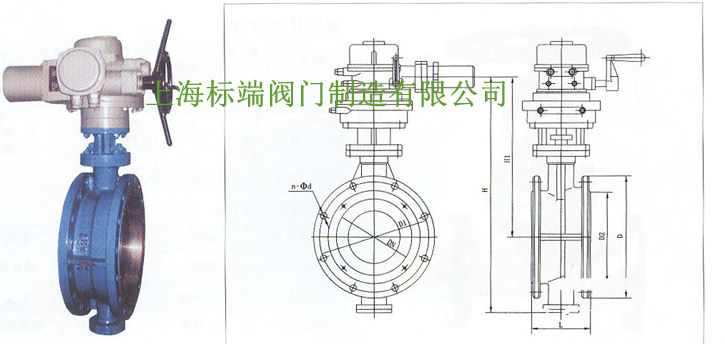

六、外形尺寸表
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 | ||||||||||
1.0MPa |
1.6MPa |
2.5MPa | ||||||||||
L |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd | |
50 |
108 |
530 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
530 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
565 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
600 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
640 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
150 |
140 |
705 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
775 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
945 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
1070 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
1140 |
280 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
400 |
216 |
1210 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
450 |
222 |
1335 |
350 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
500 |
229 |
1415 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
600 |
267 |
1605 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
700 |
292 |
1844 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
318 |
2040 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
330 |
2255 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
410 |
2380 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
470 |
2640 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
1400 |
530 |
2886 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
1600 |
600 |
3156 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
1800 |
670 |
3421 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
2000 |
760 |
3685 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
