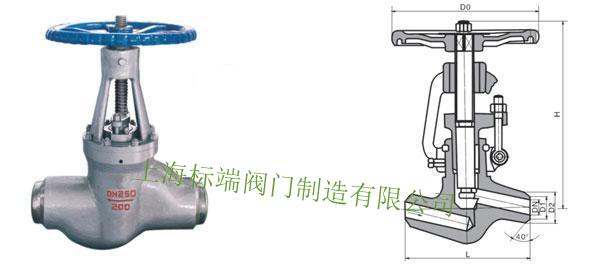

电站截止阀J61Y相关图片

一、产品说明:

电站截止阀J61Y

1.电站截止阀适用于Class1500~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等非腐蚀性介质,J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。

2.电站截止阀也称电站专用截止阀,电站截止阀与其他截止阀产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

二、结构特点:

电站截止阀J61Y
1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

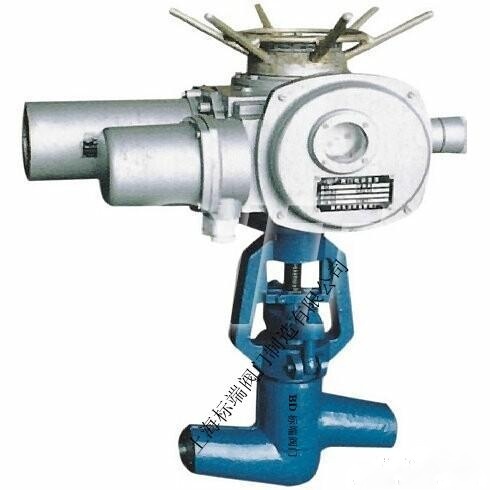

7.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。

三、标准规范:
电站截止阀J61Y
设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

四、产品型号:

电站截止阀J61Y

对接焊端

产品型号

GB1224
ANSI B16.25



J61Y – P54/100V

J61Y - 200

J61Y - P54/140V

J61Y - 250

J61Y - P54/170V

J61Y - 320

J61Y - P57/170V

五、性能规范:

电站截止阀J61Y


型号

公称压力
PN (MPa )

试验压力 (MPa )

适用温度 (℃)

适用介质

强度试验

密封试验

J61Y - 200

20.0

30

22

425


蒸汽
油品

J61Y - 250

25.0

37.5

27.5

J61Y - 320

32.0

48

35.2

J61Y – P54/100V

P54/100V

30

11

540

J61Y - P54/140V

P54/140V

40

15.4

J61Y - P54/170V

P54/170V

48

19

J61Y - P57/170V

P57/170V

63

19

570

六、标准与规范:

电站截止阀J61Y

设计与制造

结构长度

压力 – 温度等级

试验标准

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

七、主要零部材料:

电站截止阀J61Y

零件材料

材料牌号

阀   体

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

阀   盖

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

阀   瓣

WCB   A105

WC6  25Cr2MoV

WC9 25Cr2MoV

阀   杆

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

阀   座

25 + STL

304

304

密封环 ( 垫 片 )

增强柔性石墨 / 软钢

填   料

增强柔性石墨

阀 杆 螺 母

ZCuAl10Fe3 / D2

八、主要外形尺寸:

电站截止阀J61Y

型号

公称通径
DN(mm)

尺   寸 ( mm )

重 量
Kg

d

L

H

Do

J61Y-200

50

55

350

497

350



100

109

600

806

600



J61Y-250

10

10

110

230

150

3.8

20

19

150

272

180

6.8

25

22

180

308

250

11.2

32

26

180

308

250

11.8

40

36

250

493

350

36.5

50

42

250

493

350

36.5

65

56

340

775

450

120

80

64

390

848

500

150

100

84

480

910

600

240

J61Y-P54/100V

10

12

110

170

150

2.5

20

23

150

270

200

9.2

25

27

180

270

200

9.5

32

32

180

365

250

15

40

36

250

493

320

38

50

45

350

580

320

75

65

57.6

430

605

350

105

80

74

470

660

500

115

100

84

480

910

600

250

J61Y-320
J61Y-P54/140V

10

10

110

230

150

3.8

20

19

150

272

200

6.8

25

22

180

318

250

11.2

32

26

180

308

250

11.8

40

36

250

493

350

36.5
