  • 所属系列:不锈钢截止阀
  • 名    称:不锈钢截止阀
  • 型    号:J941W
  • 检索关键字:J41W不锈钢截止阀

上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。

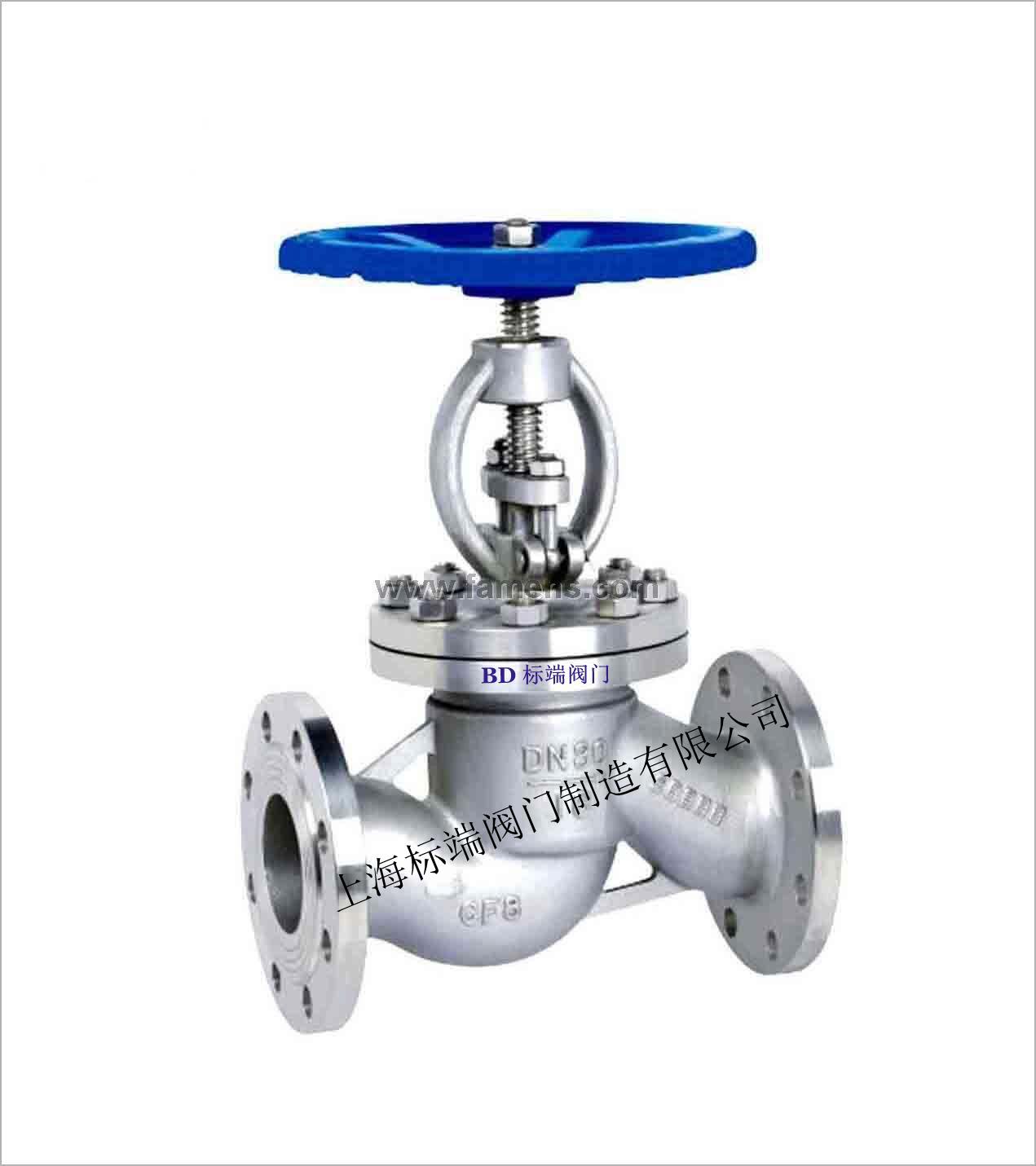

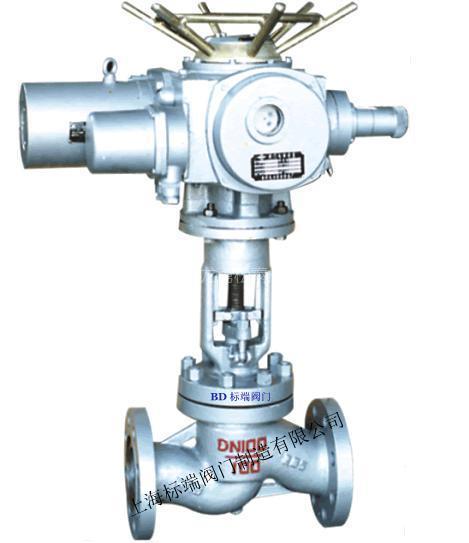

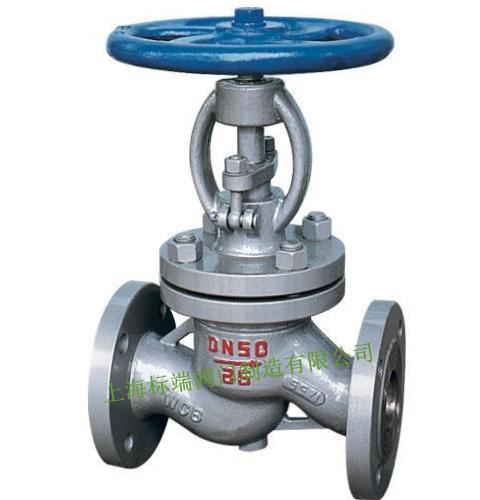

J41W不锈钢截止阀相关图片

一、产品概述:

不锈钢截止阀J41W-16P~64P J41W-16R~64R J41W-16RL~64RL

不锈钢截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
二、产品特点
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
三、执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928

四、性能范围:

不锈钢截止阀J41W-16P~64P J41W-16R~64R J41W-16RL~64RL

型号
公称压力
试验压力
工作温度(℃)
适用介质
强度(水)Mpa
密封(水)空气(Mpa)
低压密封(空气)Mpa
J41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
硝 酸 类
J41W-25P(R)
2.5
3.8
2.8
0.6
≤200
ACETIC ACID
醋 酸 类
J41W-40P(R)
4.0
6.0
4.4
0.6
≤200
NITRIC ACID
硝 酸 类
J41W-64P(R)
6.4
9.6
7.0
0.6
≤200
ACETIC ACID
醋 酸 类

五、主要零件材料

不锈钢截止阀J41W-16P~64P J41W-16R~64R J41W-16RL~64RL

零件名称

材 料Material
Q41W-16P-25P-40R
Q41W-16R-25P-40R
阀体、阀盖
铬镍钛钢
Ci Ni Ti
铬镍钼钛钢
Ci Ni Mo Ti Steel
阀 板
阀 杆
阀杆螺母
铝铁青铜
手 轮
灰铸铁、可铸锻铁


不锈钢截止阀J41W-16P~64P J41W-16R~64R J41W-16RL~64RL

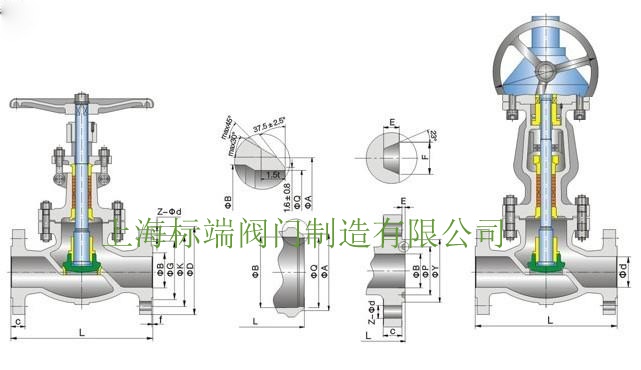

六、主要连接尺寸和外形尺寸



型 号
Type
公称通径
DN
尺 寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-16P(R)
15
130
95
65
45
170
16-2
4-14
120
20
150
105
75
55
190
16-2
4-14
140
25
160
115
85
65
205
16-2
4-14
160
32
180
135
100
78
270
18-2
4-18
180
40
200
145
110
85
310
18-3
4-18
200
50
230
160
125
100
358
18-3
4-18
240
65
290
180
145
120
373
18-3
4-18
280
80
310
195
160
135
435
20-3
8-18
320
100
350
215
180
155
500
20-3
8-18
360
125
400
245
210
185
614
22-3
8-18
400
150
480
280
240
210
674
24-3
8-23
400
200
600
335
295
265
818
26-3
12-23
450
250
730
405
355
320
969
30-3
12-25
550
不锈钢截止阀主要连接尺寸和外形尺寸
型号
Type
公称通径 DN
尺 寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-25P(R)
15
130
95
65
45
233
16-2
4-14
120
20
150
105
75
55
275
16-2
4-14
140
25
160
115
85
65
285
16-2
4-14
160
32
180
135
100
78
302
18-2
4-18
180
40
200
145
110
85
355
18-3
4-18
200
50
230
160
125
100
362
20-3
4-18
240
65
290
180
145
120
400
22-3
8-18
280
80
310
195
160
135
430
22-3
8-18
320
100
350
230
190
160
465
24-3
8-23
360
125
400
270
220
188
550
28-3
8-25
400
150
480
300
250
218
700
30-3
8-25
400
200
600
360
310
278
780
34-3
12-25
450
250
730
425
370
335
900
36-3
12-30
550
不锈钢截止阀主要连接尺寸和外形尺寸
型号
Type
公称通径 DN
尺寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-40P(R)
15
130
95
65
45
233
16-2
4-14
40
20
150
105
75
55
275
16-2
4-14
51
25
160
115
85
65
285
16-2
4-14
58
32
180
135
100
78
302
18-2
4-18
66
40
200
145
110
85
355
18-3
4-18
76
50
230
160
125
100
370
20-3
4-18
88
65
290
180
145
120
408
22-3
8-18
110
80
310
195
160
135
436
22-3
8-18
121
100
350
230
190
160
475
24-3
8-23
150
125
400
270
220
188
558
28-3
8-25
178
150
480
300
250
218
720
30-3
8-25
204
200
600
375
320
282
800
38-3
12-30
260
J41W-64P(R)
150
170
105
75
55
240
18-2
4-14
41
20
190
125
90
68
280
20-2
4-18
51
25
210
135
100
78
290
22-2
4-18
58
32
230
150
110
82
325
24-2
4-23
66
40
260
165
125
95
360
24-3
4-23
76
50
300
175
135
105
410
26-3
4-23
88
65
340
200
160
130
430
28-3
8-23
110
80
380
210
170
140
465
30-3
8-23
121
100
430
250
200
168
537
32-3
8-25
150
125
500
295
240
202
630
36-3
8-30
176
150
550
340
280
240
790
38-3
8-34
204
200
650
405
345
300
910
44-3
12-34
260
